電磁感應加熱器控制溫度場的分布的原理及方法如下：

1、原理：導體處于交變電流中時，交變電流使導體周圍產生交變磁場，從而引起集膚效應使導體在短時間內迅速被加熱，交變電流的頻率越高，集膚效應越嚴重。

2、電流透入深度對感應加熱的影響：把金屬圓柱體放在通有交流電的線圈中，盡管金屬圓柱不與線圈接觸，線圈本身的溫度也很低，但是圓柱表面卻會被加熱到發紅，甚至熔化，這是由于電磁感應作用，在金屬柱中感生與線圈電流方向相反的渦流,在渦流的焦耳熱作用下，金屬自身發熱升溫所引起的。金屬圓柱中的感生電流的分布在表面強，在徑向從外到里按指數函數方式減小。這種電流不均勻分布的現象，隨電流頻率升高而趨顯著。

電磁加熱器，是現今工業域和民用設備中廣泛的種加熱方式，采用電磁加熱技術，電磁感應加熱技術簡稱為 IH(Induction Heating)技術，是在法拉第感應定律的基礎上發展起來的，是法拉第感應定律的種應用形式。其本質就是利用電磁感應在柱體內產生渦流來給加熱工件的電加熱，它是把電能轉換為電磁能，再由電磁能轉換為電能，電能在金屬內部轉變?yōu)闊崮?，達到加熱金屬的目的，從而杜了明火在加熱過程中的危害和干擾，是種環保，提倡的加熱方案。

電磁加熱器過流，當電流大于120A時，控制器會自動檢測，如果連續三次檢測均大于120A時顯示窗1會顯示“E2”并閃爍，“過流”指示燈會閃爍提示，蜂鳴音每5秒短響2次。解決方法：

1、請確認線圈電感是否偏離正常的設計參數。

2、檢測R30是否變質。

3、可考慮U5是否損壞。

4、這種情況通常與線圈參數不合適有很大關系。

電磁加熱器的安裝及調試：電磁加熱器的安裝及調試比較簡單：

1、改造之前，先把設備接線情況理下，拍照，做記號（以備恢復原狀）。

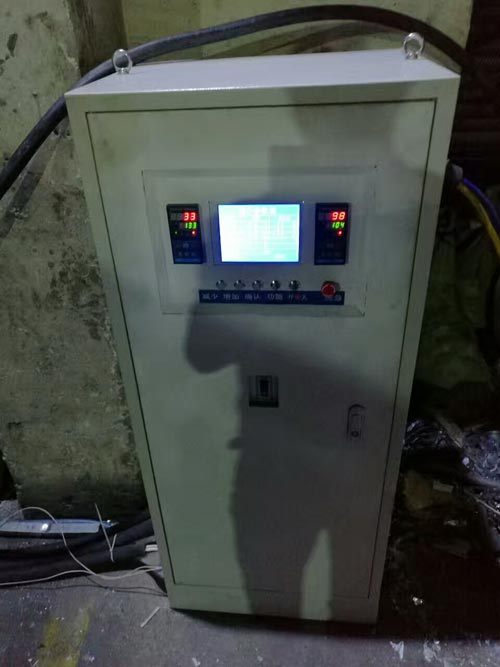

2、確定控制板或電柜安裝位置，以便于確定高溫線引線長度。定要跟工廠電工或班交流，確認。

3、拆線圈測量功率， 數據要準。 來確定安裝功率?？梢越Y合工廠電工，這也要拍照，留原始記錄。

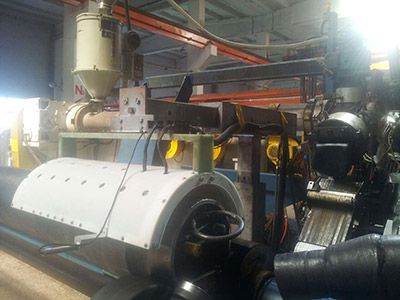

4、量炮筒周長， 確定保溫棉尺寸，黃蠟板尺寸，黃蠟板預留探頭孔，孔尺寸要準，確定每個溫區長度，固定。

5、確定高溫線長度，繞制。 要求美觀。整齊。包括間距大小控制， 松緊控制。 繞完后測量電感量大小。 注意儀表量程。

6、接線。確認以前斷路器電流表量程，過小要換掉。先分別測試，測電壓，電流是否正常。有問題解決， 沒問題后在整機測試。

7、 整理，清理現場。要求利索整潔。

哪些因素會導致電磁加熱器發生故障？

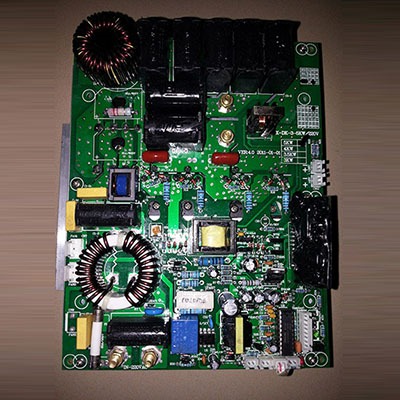

：電磁加熱器電路設計不科學。目前，在大功率電磁加熱電路系統中，大部分廠家采用過去的傳統模擬3525或494電路，產生兩路或四路PWM，采用調頻方法驅動IGBT，改變諧振回電流大小來達到調節功率大小的目的，再采用4046進行鎖相控制，在工業上加熱應用已經很普遍，技術也比較成熟。但是，它的硬件電路復雜，所以大多體積龐大，也不便于生產和調試，特別是容易由于所選用的器件特性差異，致使電源致性差，工作中生產的高強的電磁干擾時，鎖相或保護部分容易失靈，容易造成故障。

二：電力器件布局不合理。在大功率工業電磁加熱主結構電路中，常為半橋電路和全橋電路，通常2-25KW功率別采用半橋電路，全橋電路可以實現20KW以上功率。般地，功率大于25KW后，線圈的高頻電流比較大，發熱比較多，當主電路電力功率器件布局不合理時，可能會產生高強干擾，有可能使慮波電容、揩振電容或IGBT模塊擊穿。為了用戶的安裝安全考慮，般把半橋電路大功率定為15KW，降低IGBT模塊電流應力，當功率大于20KW時，建議用戶選擇全橋主電路結構。當然，在特定的應用場合，需要加熱面積比小，功率密度比較大時，我們合理科學地可以幫助用戶把半橋電路安全做到30KW。

電磁加熱器高溫線的選擇：從高溫線的外包裝來看，高溫線般通過導體+纖編織+云母繞包+涂層的組合而成。但是根據需要的不同，會再添加玻纖編織和云母繞包，發生意外的幾率就能大大的減少。導體需要根據現場的情況和工作的情況選擇高溫線的材質是否進行電鍍，并且規格也有所選擇，根據現場安裝機械選擇0.1mm2-0.3mm2的線徑，線徑越粗，相對來說再繞制高線時越容易固定，但是不容易扭動；而線徑細的繞線比較松散，所以般是考慮繞制方便時采用。而玻纖編織主要能起到防磨和耐熱作用；云母是種高性能緣制品，具有優良的耐高溫性能和耐燃燒性能；涂層能夠在起到防腐，耐磨，隔熱，緣；所以在選擇時玻纖編織、云母和涂層的質量也很重要。

電磁加熱板的除塵方法有哪些：電磁加熱板很好的解決了傳統加熱器的各種弊端，尤其是資源浪費方面，電磁加熱板的能量轉化率非常的高，使用電磁加熱板雖然是非常的方便，但是對其做好除塵的工作也是非常有必要的，如果積累大量的灰塵，對于加熱的性能會造成很大的影響。電磁加熱器的使用給工廠帶來了很多便利，電磁加熱改造后工人工作環境得到很大提高。為了更好的使用該設備，請設備維護人員及時做好電磁加熱除塵的。電磁加熱器提醒您要經常清掃加熱器里的灰塵，還要保證電磁加熱器所處位置通風。

影響電磁加熱器加熱效果的3個因素：

1、電磁加熱器主機放置的距離。般情況下，我們廠家都會建議放在5米以內，這樣加熱效果才會更好。

2、加熱的介質。目前大多數的工業加熱設備對于所加熱的介質還是有定的要求的，好是可以直接加熱的，例如鐵質、碳鋼材質。對于直接加熱不銹鋼材質的管道或者容器還是有定的困難。不過電磁掌握電磁加熱核心技術，能夠直接加熱304、316等3系列，并且擁有豐富的應用案例，直接加熱不銹鋼的技術行業。

3、加熱的距離。被加熱體與電磁加熱線圈的距離，正常來說，對于220V、5KW的電磁加熱控制板以及以下功率兩者間的距離好相隔1.5-2公分；380V、5KW電磁加熱設備距離好相隔2-3公分。這個距離我們廠家都是利用保溫棉代替，既避免了隔空，又避免熱量損失，所以客戶無需擔心隔空問題。
